圆弧导轨和圆形导轨

更多产品及应用技术文章,点击进入技术分享栏目。



圆弧导轨和圆形导轨容易被混淆,实际上,他们是完全不同的两种产品,圆弧导轨是曲线导轨,圆形导轨是直线导轨。

一:圆弧导轨
圆弧导轨是一种弧线导轨,可实现圆周运动:


有关圆弧导轨的类型,请参阅文章: PRT2圆弧导轨类型

二:圆形导轨

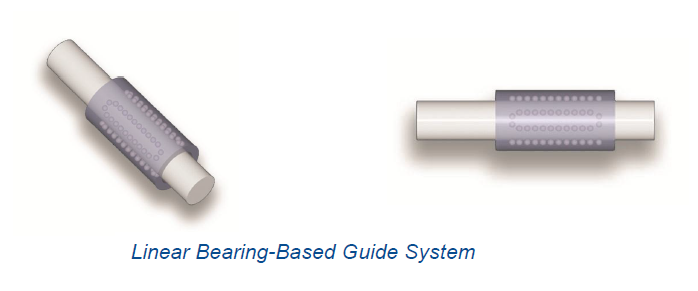

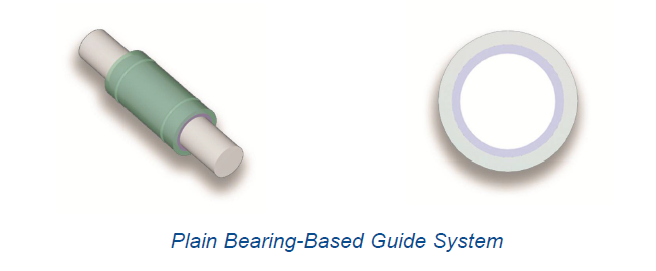

圆形导轨是一种直线导轨,和方形直线导轨相对应。圆形导轨,是通过直线轴承在光轴上滚动或滑动,实现直线运动的。圆形导轨,不适合高速运行;速度稍高时,运行不够平稳,噪音很大;如果使用的直线轴承是闭口形式的,那光轴的支承只能采取两段支撑的方式,这样就限制了行程,行程不可太长,太长的行程会导致光轴产生挠度变形;如果需要长行程,那就得采用开口直线轴承,开口直线轴承需要载荷的主要受力点为开口的对面,如果为开口处,那就会大大降低承载能力和使用寿命;在平面上的安装不方便,需要额外的安装基座;在运行过程中,由于小滚珠直接和光轴接触,需要良好的防尘措施来保持清洁。圆形导轨的截面是圆形的,如下图:



方形导轨,又名滚珠或滚柱直线导轨。同样地,方形导轨也不适合高速运行;速度稍高时,噪音很大;对安装基准面的精度要求很高,导致加工和安装时费时费力;对使用环境也提出了很高的要求,需要稳定的环境条件来保证稳定的安装基准精度;比如像很多加工中心需要安装在混凝土地板上,放置在空调房中,一方面就是为了保证稳定的导轨安装基准精度;当你的行程很长,需要把导轨安装在架在空中的桁架上时,很难保证足够的安装基准精度;甚至你采用了复杂的安装方式,得到了足够的安装基准精度,使用环境的变化就会轻易导致安装基准失准。方形导轨的截面是方形的,如下图:

我们供应的直线导轨,是滚轮直线导轨,精密滚轮轴承在V型导轨或平轨道上滚动,实现直线运动的,如下图:


滚轮直线导轨,和方形导轨,圆形导轨的区别,请参阅文章:V型导向原理。相对于圆形导轨和方形导轨,直线滚轮导轨更适合工厂自动化应用,因为:安装简易,可高速运行,适应各种使用环境等优点。
