圆弧导轨应用-旋转工作台

更多产品及应用技术文章,点击进入技术分享栏目。



HEPCO圆弧导轨作为旋转工作台(又名回转工作台)的核心部件,得到了广泛的应用;其工作原理为:三个以上的V型滚轮固定在安装基础上,圆弧导轨的V型导轨面卡在V型滚轮的V型槽中,并可转动实现圆周运动;主要有如下两大系列的产品:

一:PRT2
PRT2圆弧导轨为普通载荷圆弧导轨:工作台承重可超过一吨。V型圆弧导轨,可再细分为如下三种:
1.1:RD圆弧导轨盘
为实心盘状,圆盘方便工装夹具的安装;带外V圆弧导轨和外圆弧齿条;3个或者更多个V型轴承滚轮固定在底座上,圆弧导轨的外V凸起,沿着滚轮轴承的V型槽滚动,实现圆周运动;电机带动小齿轮转动,小齿轮带动圆弧导轨上的外圆弧齿条转动;最大直径为468mm:

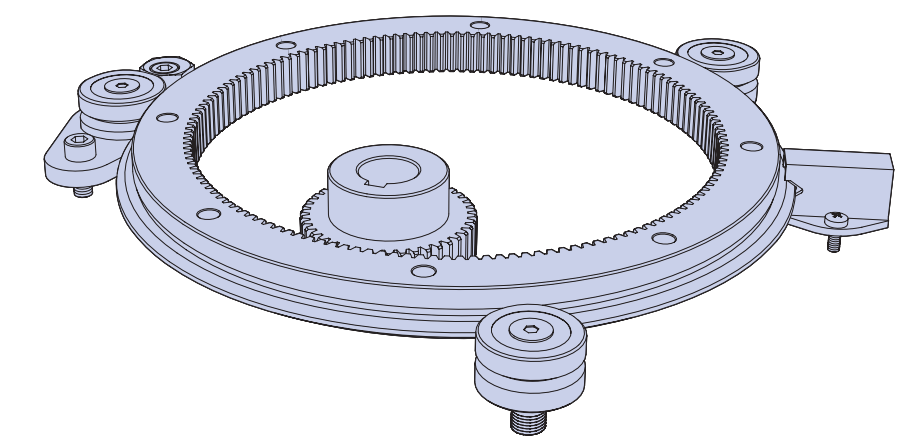

1.2:外V内齿圆弧导轨
最大直径为874mm,最大模数为2;如果需要,可以考虑在圆弧导轨上安装一块圆形安装板,然后再在上面安装工装夹具:

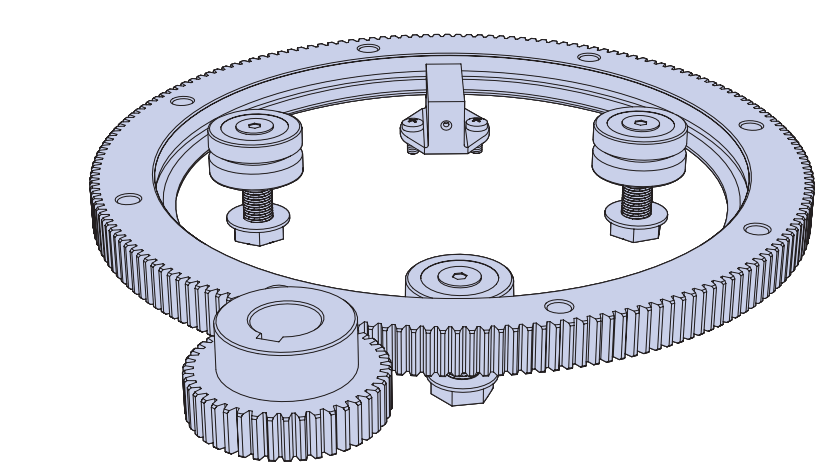

1.3:内V外齿圆弧导轨
最大直径为820mm,最大模数为2:


二:HDRT
HDRT圆弧导轨为重载圆弧导轨,承重可超过30吨;可再细分为如下两种:

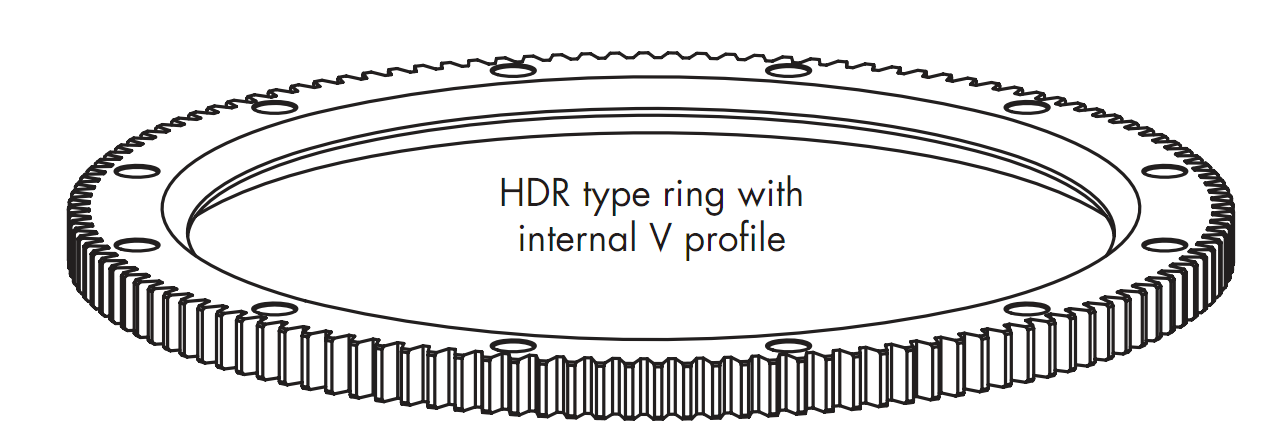

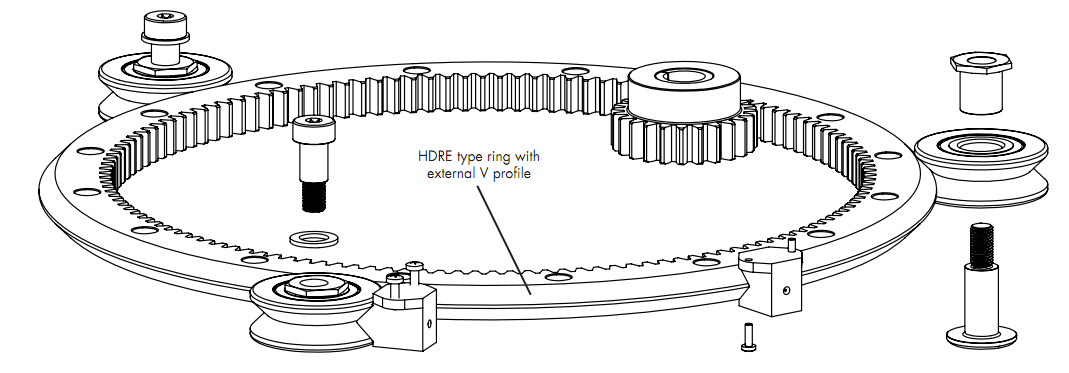

2.1:重载V型圆弧导轨
和外径为150mm的,轴承为双列圆锥滚子轴承的滚轮配合,最大承载可超过6吨;圆弧齿条的模数有8和10两种规格;直径在1800mm以下的,是整体式的圆弧导轨:

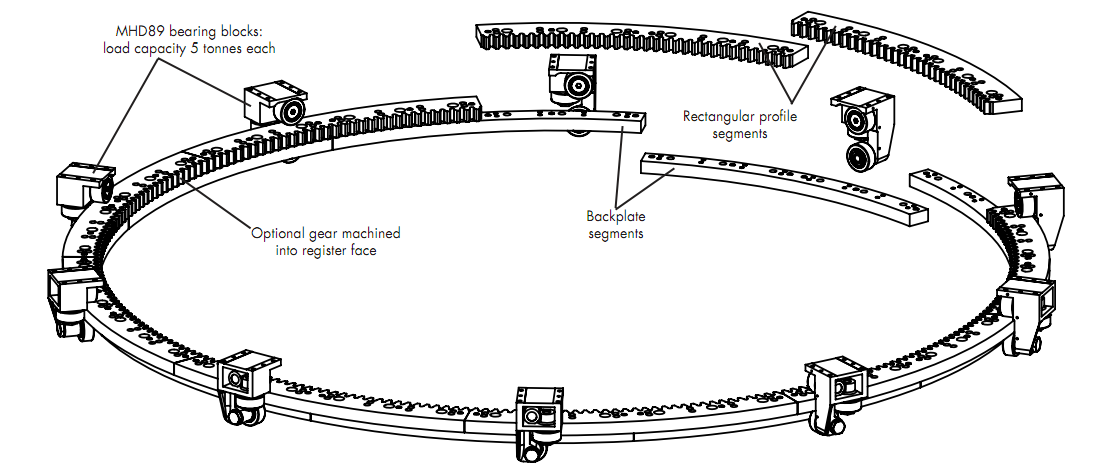

如果需要圆弧直径超过1800mm,那就采用分段加工,分段拼接的制造工艺:

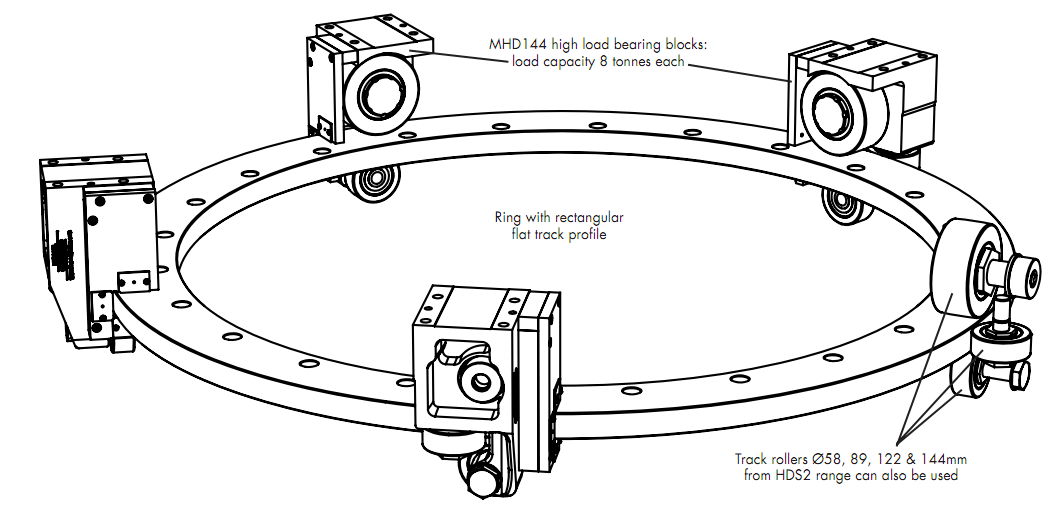

2.2:超重载圆弧导轨,最大承载可超30吨:
为矩形圆弧导轨,同样的也是直径在1800mm以下的,是整体式的;直径超过1800mm的,为拼接式的:


如下是一个应用案例:

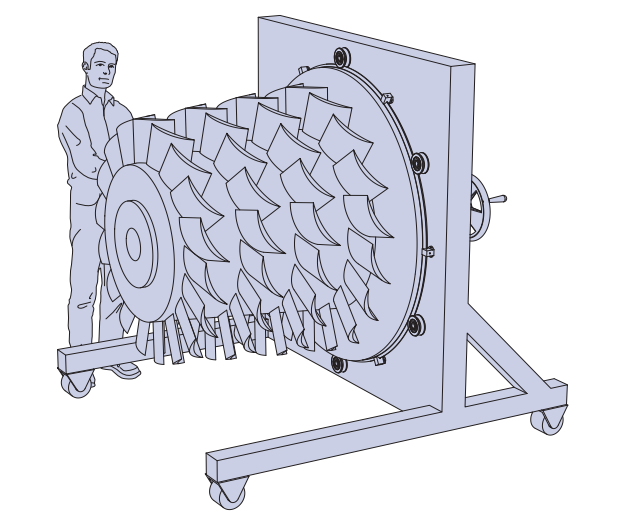

涡轮转子的检测保养:采用了HDRE1456G4圆弧导轨,是外V内齿的;外V和多个V型轴承滚轮配合,实现极为平滑的圆周运动;带有内圆弧齿条,可通过手柄转动小齿轮,来带动圆弧导轨及安装在上面的涡轮转子的转动;这个应用案例可以证明,圆弧导轨具有很高的圆跳动精度,可以实现极为平滑的圆周运动,由于摩擦力和加工误差导致的转动阻力极小,所以可以用手转动:

回转支承在旋转工作台中也有应用,有关圆弧导轨和回转支承的比较,请参阅文章:圆弧导轨 vs 回转支承
