直线导轨+齿轮齿条的安装方式

更多产品及应用技术文章,点击进入技术分享栏目。



在工厂自动化中,齿轮齿条和直线导轨经常在一起配合使用;在安装过程中,需要考虑如何对齐齿条和导轨。根据直线导轨的种类的不同,相应的具有不同的安装方式。直线导轨主要分为两种:滚珠导轨和滚轮导轨

先从滚珠导轨开始,滚珠导轨和齿轮齿条主要有如下几种安装方式:
一:以滚珠导轨的底面作为齿条的安装基准:

这种安装方式的一个缺点就是:如果是两条导轨平行放置配合使用,另外一条导轨就需要安装在一个凸台上,凸台的高度需要和齿条的高度一样;如何保证两个基准面的平行度,就是加工时需要考虑的一个问题。

二:最为常用的是如下这种安装方式:


两根滚珠导轨和一根齿条,平行放置。安装的时候,需要保证导轨和齿条之间的平行度。

滚轮导轨和齿轮齿条的安装,则更为简单,主要有如下两种:
一:一体式齿条导轨

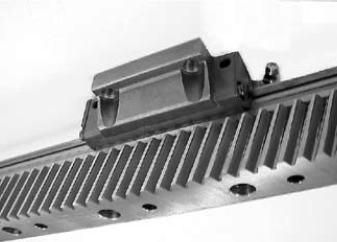

在滚轮导轨的背面直接加工出齿条,这样就省去了安装时导轨和齿条之间的繁杂的对齐工作:

二:齿条和滚轮导轨分开

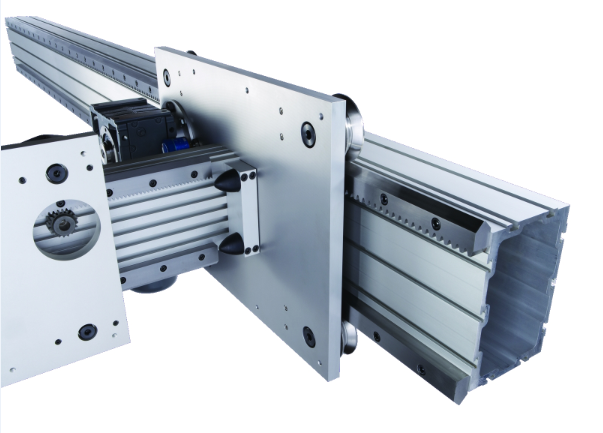

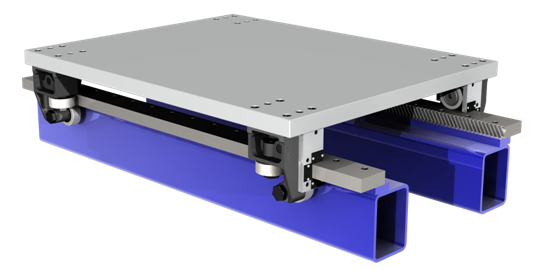

滚轮导轨的背面可做作为齿条的安装基准,把滚轮导轨的背面和齿条的背面靠在一起,这也同样省去了安装时导轨和齿条之间的繁杂的对齐工作:

补充说明:
和弧形导轨配合的齿条,被称为弧形齿条或圆弧齿条

弧形导轨和弧形齿条,可为一体的,称为整体式弧形齿条导轨:

也有采用分体式结构的:

如上图所示,滑座上装有齿轮,和弧形齿条啮合,实现齿轮齿圈驱动的曲线运动,详细说明,请参考文章:带齿轮齿圈驱动滑座的弧形导轨
