高粉尘浓度环境应用直线导轨

更多产品及应用技术文章,点击进入技术分享栏目。



滚珠直线导轨是否是耐粉尘直线导轨?滚珠直线导轨应用在高粉尘浓度环境中,以数控木工机械为例,需要采取如下防尘措施:
数控木工车床要在多粉尘的环境下使用,虽然绝大多数品牌的滑块都采用了密封端盖和密封底片,防止了灰尘杂物进入滑块腔体,还能防止润滑脂泄漏;为了进一步加强防尘效果,防止灰尘杂物在导轨表面上的积累,可采用防护罩来对整根直线导轨进行密封。但是由于粉尘的颗粒细小,可以说是无孔不入;所以使用时间长了,粉尘还是会进入滑块内部和润滑脂混合后变成固状物,使得钢球无法正常在滚道上滚动,从而使滑块无法在导轨上正常滑行,产生了较大的阻力,使驱动电机产生过载,导致加工花型出现错误,达不到设计要求。

在长行程的自动上下料应用中,由于如下应用特点,使粉尘成为了一个更为严重的问题:
一:行程长,比如说5米,会导致没有办法安装使用防护罩。
二:由于自动上下料往往要求较快的线速度,而使用防护罩会限制了线速度的提高。
三:行程较长,直线导轨需要拼接;接缝处容易积留灰尘杂物,而且不容易被密封端盖和密封底片刮除;滑块经过接缝处的时候,这些灰尘杂物会进入滑块内部。

和滚珠直线导轨相比,滚轮V型直线导轨极为适合高粉尘浓度环境应用。滚轮V型导轨是真正的耐粉尘直线导轨。

滚轮V型直线导轨,通过V型滚轮在V型导轨面上的滚动,实现直线运动。V型滚轮滚动的时候,还同时执行自我清洁的功能。更详细的说明,请参考网页:V型导向原理

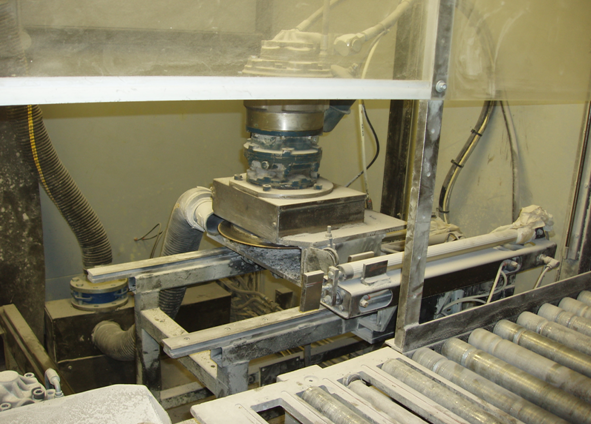

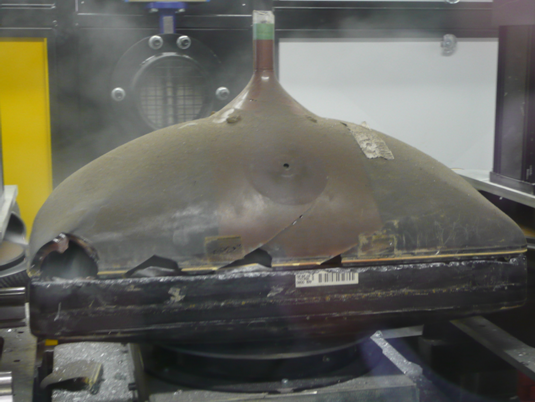

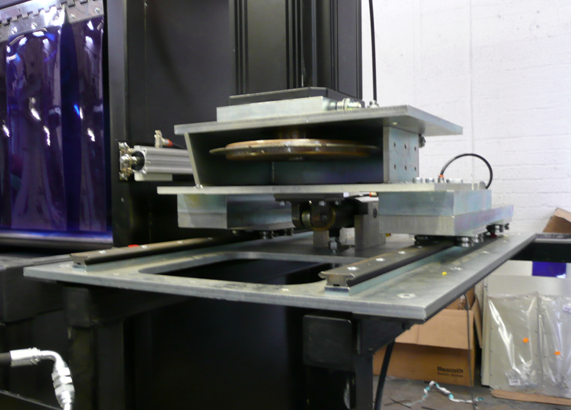

如下图片显示的应用案例,是极高粉尘浓度环境下的应用:电视机屏幕的回收利用,会产生大量的微细玻璃颗粒,GV3滚轮V型直线导轨是唯一的选择:
