可以拐弯的导轨+齿轮齿条传动机构

更多产品及应用技术文章,点击进入技术分享栏目。



直线导轨和齿轮齿条配套起来使用,可以实现直线运动。但是如何让导轨和齿轮齿条拐弯一直是工程师头痛的问题。弧形导轨弧形齿条的出现,很好地解决了这个问题:
一:滚轮弧形导轨可以和滚轮直线导轨实现完美结合,实现完美的直线曲线复合运动。
二:直线齿条和弧形齿条的结合,实现直线曲线复合传动。

如下是几个典型应用案例:
一:导轨系统由两根单沿V型导轨组成,其中的一根V型导轨上直接加工出齿条,成为带齿条导轨。工程师选用这种系统需要考虑的一个问题是:安装时,要确保两根导轨之间的安装精度:

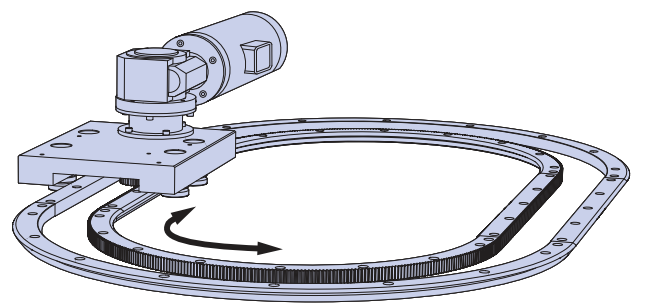

二:导轨系统是一根双沿V型导轨,齿条分开加工,工厂把导轨和齿条预先装配在一起,这样就省去了安装时导轨之间,导轨和齿条之间的对齐问题:

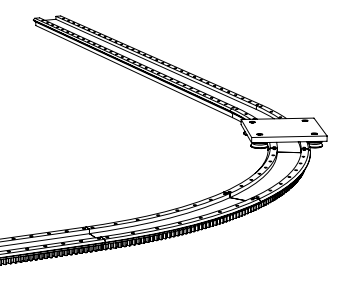

三:导轨系统是由两根单沿V型导轨组成,齿条分开加工,导轨安装在齿条上;由于齿条的基体的宽度比较大,可把两根导轨错开布置,这样滑台可以承受比较大的翻转力矩:

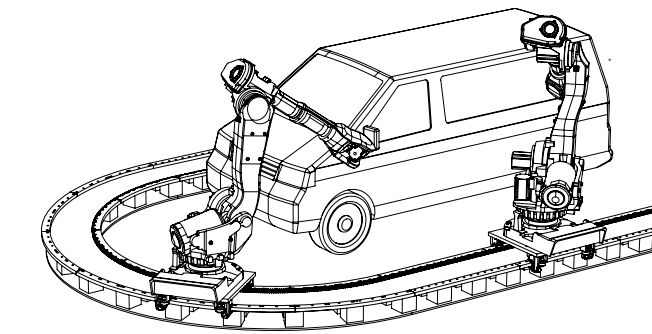

四:导轨系统由两根方形滚轮导轨组成,其中的一根为带齿条导轨。由于为方形导轨,可承受极大的载荷,经常作为机器人的第七轴来使用:

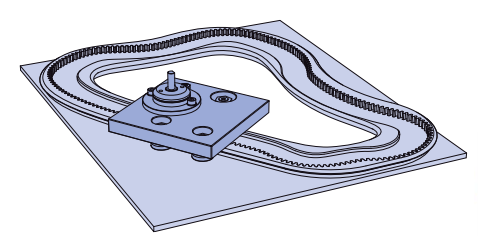

五:创新型的1-Trak加工技术,几乎可以实现任意形式的导轨形式,可实现导轨和齿轮齿条沿着各种轨迹运动:
