如何在工业铝型材上安装滚轮直线导轨?

更多产品及应用技术文章,点击进入技术分享栏目。



有关在铝型材上安装滚珠直线导轨,请参阅文章:滚珠直线导轨安装铝型材

工业铝型材,由于其具有重量轻,强度好,抗腐蚀,外观整洁,安装简易方便,可循环使用等优点,在工厂自动化和工业配套市场应用得越来越普遍。而在工厂自动化和工业配套应用中,通过直线导轨实现的直线运动几乎无所不在。这就提出了一个问题:工业铝型材是否可以作为直线导轨的安装基础?

滚珠直线导轨,根据其工作原理:为了保证滚珠直线导轨的平稳运行,其对制造精度和安装精度提出了很高的要求;由于高制造精度和高安装精度,对安装基准面精度的要求也高;这样最终的运动精度,就超出了客户的实际需求,而在工厂自动化和工业配套应用中,相当大部分的应用为普通精度的。由于滚珠直线导轨对安装基准面的精度的高要求,就导致了工业铝型材和滚珠直线导轨的不兼容。滚轮直线导轨,对安装基准面的精度并没有那么高的要求,可以和工业铝型材完美兼容,并实现绝大部分工厂自动化和工业配套应用的精度要求。更多说明,详见文章:直线导轨制造精度 & 安装精度

滚轮直线导轨在工业铝型材上的安装方式,按导轨的类型,可分为:
一:双沿V型导轨
可再细分为:

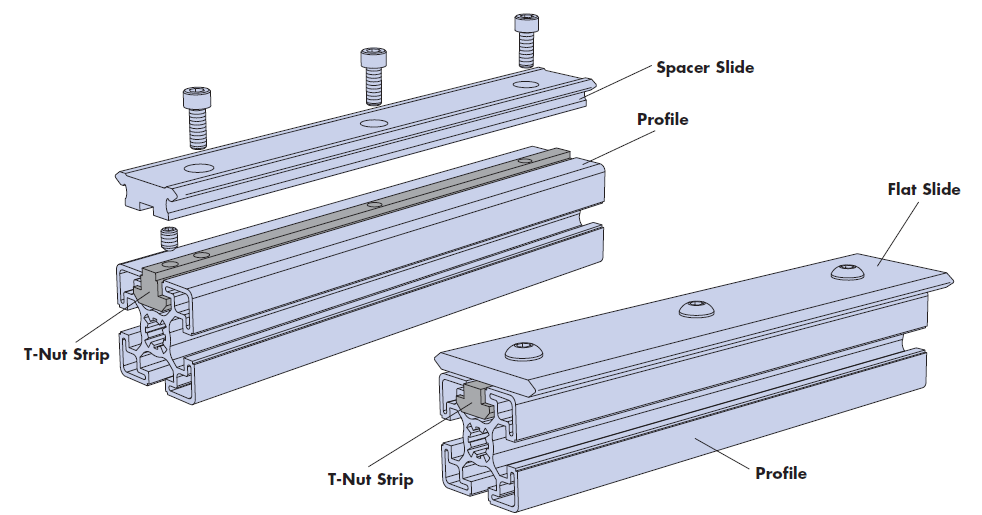

A:T型导条放置在工业铝型材的T型槽中,T型导条上有螺纹孔,通过螺栓把GV3导轨固定压紧在铝型材上:

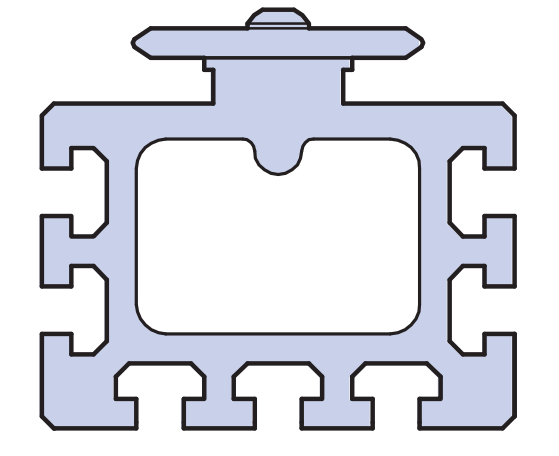

B:GV3导轨直接安装在工业铝型材上的一个平整的安装面;这种导轨铝型材有中空的腔体,可以方便地通过皮带,链条等形成回路:

C:铝制安装板用T型螺母固定在铝型材上,HDS2双沿V型导轨,通过螺栓固定在安装板上。这种导轨铝型材有中空的腔体,可以方便地通过皮带,链条等形成回路。

二:单沿V型导轨
需要两根单沿V型导轨配合使用:

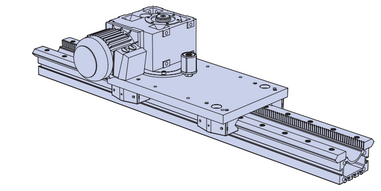

A:每根单沿V型导轨通过T型导条固定在铝型材上,其中的一根导轨带齿条,可方便采用齿轮齿条传动方式:

B:每根单沿V型导轨直接安装在铝型材的平整安装面上,其中的一根导轨带齿条,可方便采用齿轮齿条传动方式:

滚轮直线导轨在工业铝型材上的安装,简易方便,极大地简化了工程师的设计工作。
