防尘直线模组 拼接式超长直线滑台

更多产品及应用技术文章,点击进入技术分享栏目。

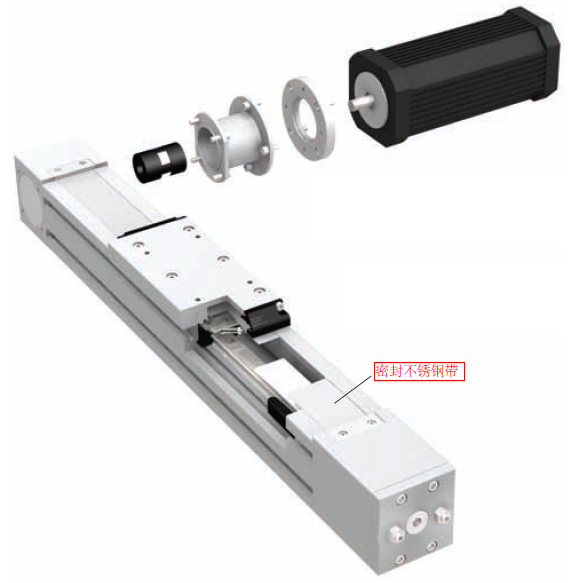

防尘直线模组,通过不锈钢带对工业铝型材进行密封,形成一个密闭的腔体,防止粉尘污染导轨和传动皮带或丝杠;铝型材的开口的两侧安装有磁条,把不锈钢带紧紧吸住,具有良好的防尘效果,同时让直线模组可在任意方向进行安装,而依然具有良好的防尘效果:

直线模组,又被称为直线运动单元或直线滑台,具有如下共同特点:
一:直线模组铝型材本体侧面的T型槽,通过T型螺母可方便安装机械式或感应式限位开关。
二:通过压块,卡在T型槽里,固定直线模组方便。

主要分为如下三大系列:
一:PSD: 丝杠传动,滚轮导轨
根据铝型材的宽度来命名系列,一个系列是PSD80,另外一个是PSD120; 铝型材的宽度分别是80mm和120mm. 使用的导轨为滚轮式导轨,以铝型材内部的V型凹槽为导轨,属于经济型模组。参看文章:HEPCO经济型线性模组和视频PSD直线模组

PSD直线模组,更有如下特点:
1. 一个模组,可装有多个滑座。
2. 模组不带传动丝杠,为随动模组。

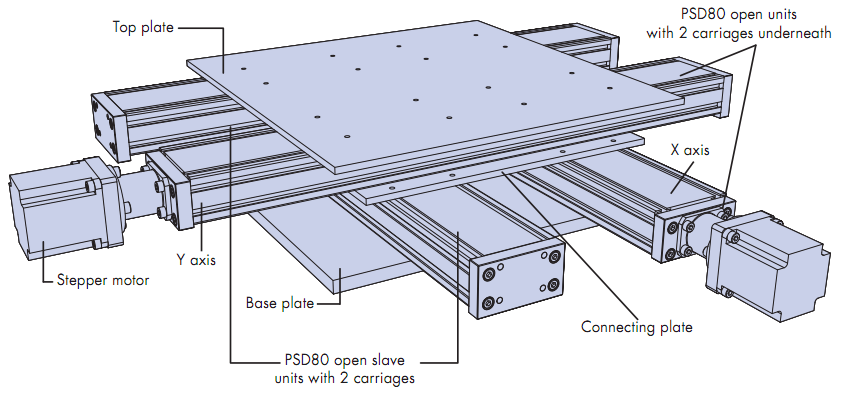

如下是一个可以很好地说明上述两个特点的应用案例:每个模组带有两个滑座,每个轴由两个模组支承,一个为带丝杠传动的主动模组,一个为不带丝杠的从动模组:

3. 双滑座相对运动直线模组,也可以是更多滑座,广泛使用于工厂自动化中的相对反向运动应用和开闭运动中:

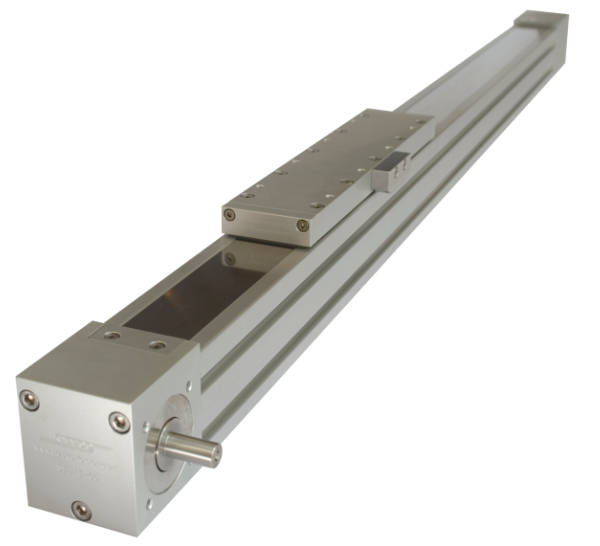

二:SDM: 丝杠传动,滚珠导轨
SDM2080和SDM30100两大系列,命名规则:以铝型材的最下面的T型槽的中心离底面的高度+铝型材的宽度来命名。采用的导轨为滚珠导轨,比PSD具有更大的承载能力。

SDM直线滑台,可提供如下选配规格:
1. 长滑座规格,可承受更大的力和扭矩;长滑座由两个滚珠直线导轨滑块支撑。
2. 多种丝杠螺距规格,提供多种不同运动速度。
3. 不带传动丝杠的随动模组,和主动模组平行布置,配合使用,系统将具有更好的刚性。

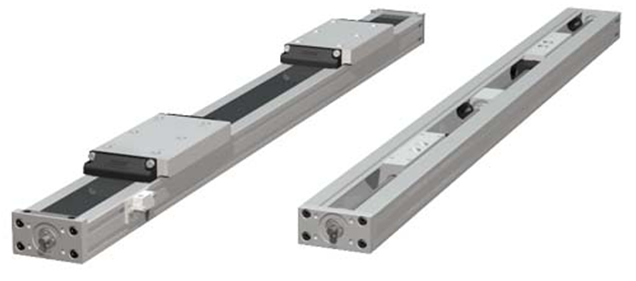

三:SBD:同步带传动,滚珠导轨
SBD1560, SBD2080, SBD30100和SBD30100-XL四大系列,命名规格和SDM一样。采用的导轨为滚珠导轨。具有如下特点:
1. 一个模组上,可安装多个滑座。
2. 不带传动皮带的随动模组。
3. 长滑座规格,具有更好的刚性。
4. 防腐蚀规格,可适应具有化学腐蚀性的工作场合。
5. 洁净室规格,具有IPA认证,适合无尘环境使用。

拼接式超长直线滑台:
主要有两大系列:
一:SBD:同步带传动,滚珠导轨
SBD的最大行程可达20米;通过拼接,可装配成超长行程直线模组,经常也被称为超大行程直线模组;运输的时候,分段运输,到了现场之后,再进行装配,将提供详细的安装说明,安装简易方便。

SBD超长行程直线模组,同样具有不锈钢带和密封磁条,可以实现良好的密封防尘功能;采用同步带传动方式,最高速度可达4米每秒;这些特点,非常适合非清洁环境的高速大行程应用;这种环境的这种应用,如果采购和加工零部件进行装配,将会非常麻烦:
1. 非常长的安装基准,需要麻烦的加工和对齐;而SBD模组是以铝型材为基座的,安装方便。
2. 采用防尘罩等其它防尘方式,由于行程长,可行性不高;而采用不锈钢带和密封磁条,由于不锈钢带,是不随着滑座移动的,所以密封结构简单而有效。

四:DLS:同步带传动,滚轮导轨
如果应用需要更高的线速度,比如6米每秒,那可选择DLS直线滑台;通过拼接可得到超长行程直线模组;如下图片中的直线模组的型号为DLS5,行程为39米:

拼接简易方便,可在现场轻松装配;如下为连接机构的照片:

如上产品详细产品样本,请到“样本下载”页面下载。
