滚轮圆弧导轨和滚珠圆弧导轨副的对比

更多产品及应用技术文章,点击进入技术分享栏目。



滚动圆弧导轨副,分为两种:一种是:滚轮圆弧导轨,通过带V型槽的滚轮轴承在V型导轨面上的滚动,实现圆弧运动的:

还有一种是:滚珠圆弧导轨,通过多个钢球在弧形导轨上的滚道的滚动实现圆弧运动:


两种产品的比较如下:

一:载荷
相近的导轨截面尺寸,滚动圆弧导轨副的承载能力更大。

二:最高线速度
滚轮圆弧导轨具有更高的线速度,带润滑的条件下,最高线速度可达5米每秒。

三:360度圆弧导轨
滚动圆弧导轨副,滑块安装的需要;不管直径多小,都需要由两段拼接成360度,因为滑块需要从圆弧导轨段的端部装入;这就导轨加工成本的增加,和降低了运行的平滑性。

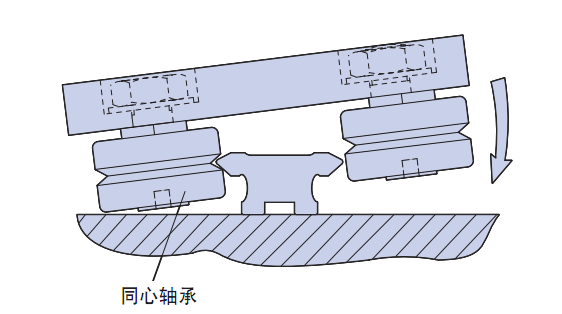

滚轮圆弧导轨,采用了大偏心距的滚轮轴承,滑块可以从圆弧导轨的任意点,取下或装上,如下图所示,所以可生产无接缝的360度圆弧导轨:


四:导轨上是否可加工出齿圈?

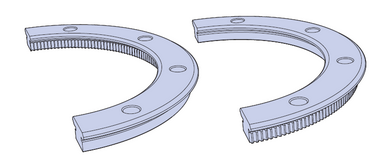

滚轮圆弧导轨,可加工出齿圈;在滑台上安装了齿轮和减速电机之后,就可以驱动滑台在圆弧导轨上转动:



五:是否可适应非清洁环境?
滚轮圆弧导轨,是一种V型导轨,和V型直线导轨一样,具有自清洁功能,可适应非清洁环境,甚至可工作在高粉尘浓度环境中,详见技术文章:适合粉尘环境使用的V型滚轮直线导轨
