电动弧线滑台/超大直径弧形导轨/超大直径环形导轨

更多产品及应用技术文章,点击进入技术分享栏目。



直线模组/直线滑台/直线运动单元,是把直线传动部件和直线导向部件组合成一体;只需接上电机和驱动,就可以实现直线运动控制。

如果需要弧线运动控制,那就需要采用弧线模组/弧线滑台/弧线运动单元,是把弧线传动部件和弧线导向部件组合成一体;配上电机,就成为了电动弧形滑台,如下图所示,这是一个运动轨迹为直径8米的弧线的电动弧形滑台:

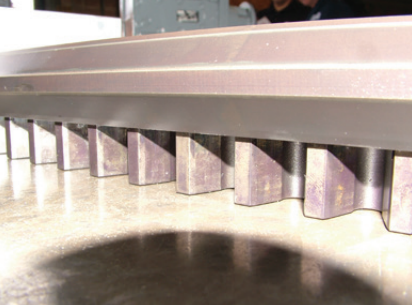

上述机构,弧线传动部件为齿轮齿圈,弧线导向部件为弧形导轨,是一体式的:

以滚轮弧形导轨为基础的电动弧线滑台,具有如下优点:
一:弧形导轨和弧形齿圈是一体式的,简化了设计和安装。
二:几乎可以沿着任意大直径的弧线轨迹做弧线运动,可实现超大直径的旋转检测,焊接,切割等加工。

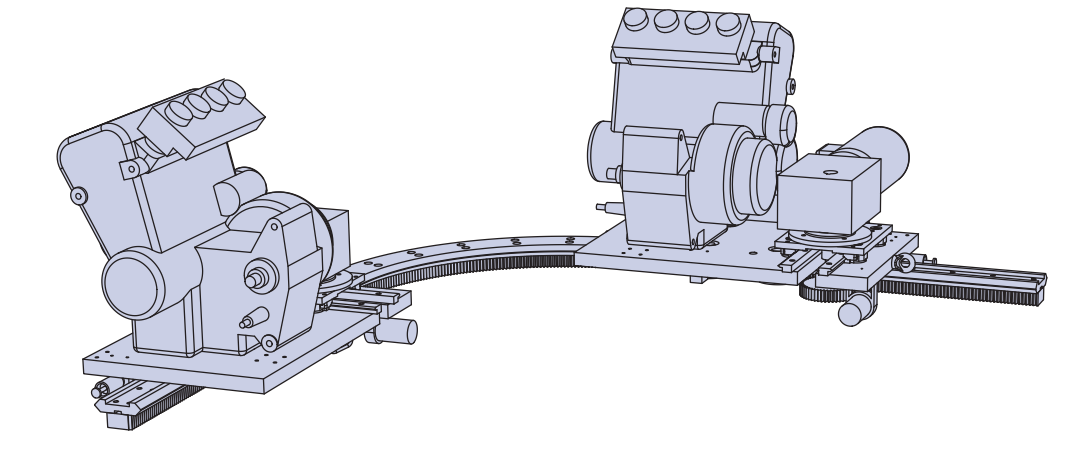

如果需要实现包含直线运动和弧线运动的曲线运动,可以采用如下形式的电动曲线模组/曲线滑台/曲线运动单元:
