“铝型材导轨”和“导轨铝型材”的概念厘清

更多产品及应用技术文章,点击进入技术分享栏目。



铝型材可以做导轨吗?

根据目前的成熟应用经验,铝型材做导轨是可以的,被称为“铝型材导轨”或“铝合金导轨”,相关应用具有如下特点 :
1. 轻载,承载能力为几十公斤及以下。
2. 在其导轨面上滚动的元件的表层为高强度树脂;如果为钢的话,会导致铝型材导轨的表面磨损得非常快。

如下两款直线模组PDU和PSD为成熟产品,采用了“铝型材导轨”:
PDU直线模组,为同步带传动直线模组:

PSD直线模组,为丝杠传动直线模组:

PDU和PSD直线模组,相当于把“铝型材安装基体”和“铝型材导轨”做成一体的,““铝型材安装基体”的内凹V型壁作为“铝型材导轨“;在上面滚动的为滚轮滑块,一个滚轮滑块上有8个滚轮,滚轮的外圈为高强度树脂;下面为PSD直线模组的示意图:

可观看视频:PSD滚轮导轨丝杠传动直线模组-视频

采用这种形式的铝型材导轨的滚轮模组,具有如下特点:
1. 经济实惠,详见说明文章:经济型线性模组
2. 超长使用寿命,详见说明文章:具有超长使用寿命的滚轮导轨直线模组

工程师们之所以会考虑使用“铝合金导轨”,是因为认为用铝型材做的导轨,会节省费用;但是,如上说明,用铝型材做的导轨,并不耐磨;所以说,对绝大多数的应用来说,铝型材并不适合用来做导轨。但是铝型材很适合用来做导轨的安装基础。

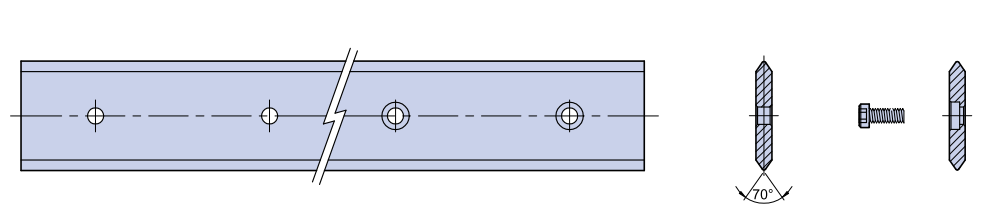

为了满足自动化工厂的降低成本的要求,我们开发了如下这种原材料为高强度轴承钢AISI 52100的超薄型滚轮直线导轨,大大节省了原材料和加工成本,同时依然具有良好的刚性;最小规格的宽度F为12mm, 厚度A为3.05mm; 最大规格导轨的宽度F为120mm, 厚度A为9.12mm:


这种超薄型导轨,可方便地安装在市面上常见的工业铝型材上,通过T型螺母:

针对市场对“铝型材导轨”的需求,上述产品是我们提供的解决方案:经济型超薄直线导轨+通用工业铝型材;更多说明,请参考文章:非标自动化设备专用经济型滚轮直线导轨

那什么是“导轨铝型材“?铝型材就是可方案安装直线导轨的铝型材,分为如下两种形式:
一:一根铝型材上安装一根导轨,详见文章:滚珠直线导轨安装铝型材

二:一根铝型材上安装两根导轨,详见文章:带导轨定位台阶的精密工业铝型材
