带V型槽滚轮轴承设计要点

更多产品及应用技术文章,点击进入技术分享栏目。



V型导轨配套使用的带V型槽的滚轮轴承的设计要点如下:

1. 热处理:
V型导轨的表面经过淬硬,表面硬度达HRC60; V型滚轮轴承的V型槽表面的硬度,也经过表面淬火,硬度达到HRC60;通过保证部件的耐磨性,这样可以确保整套V型导向滚轮直线导轨系统具有长的使用寿命。
2: 精密加工工艺:

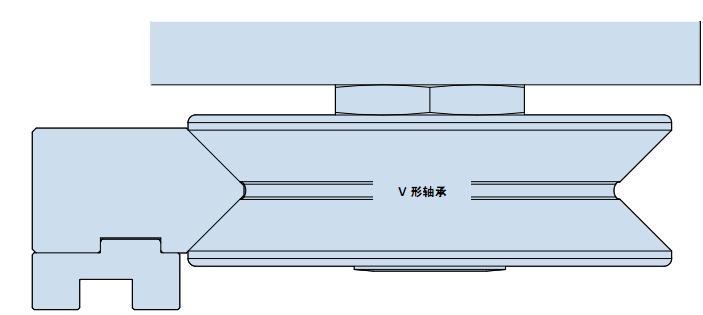

V型轴承的V型槽,经过精密加工,可和V型导轨精确配合,确保直线运动的高速和平稳:

3. 装配工艺:

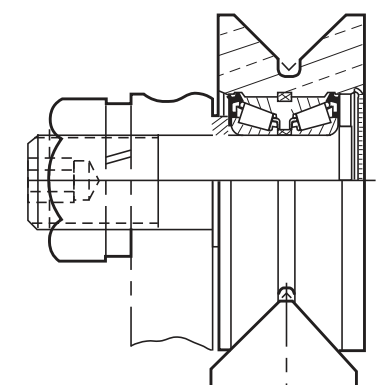

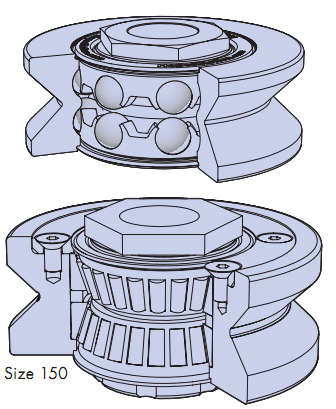

V型滚轮轴承,采用的加工工艺,是在外圈上直接加工出V型槽,整个V型轴承具有良好的刚性。目前有些工厂采用另外一种装配工艺:采购通用轴承,采用过盈配合,套上套圈;这种设计,装配后轴承的游隙不好控制;由于套圈是后加上去的,在高速和重载的情况下,容易发生松动的情况;采用隔圈来防止轴承外圈和套圈之间的轴向相对移动,所以不能承受大的轴向载荷,见下图所示:

4. 密封和润滑:
采用精密的密封设计和高品质的润滑油脂,滚轮轴承可以终身免润滑,这极大地方便了保养和维修。
