圆弧导轨应用-分度盘

更多产品及应用技术文章,点击进入技术分享栏目。

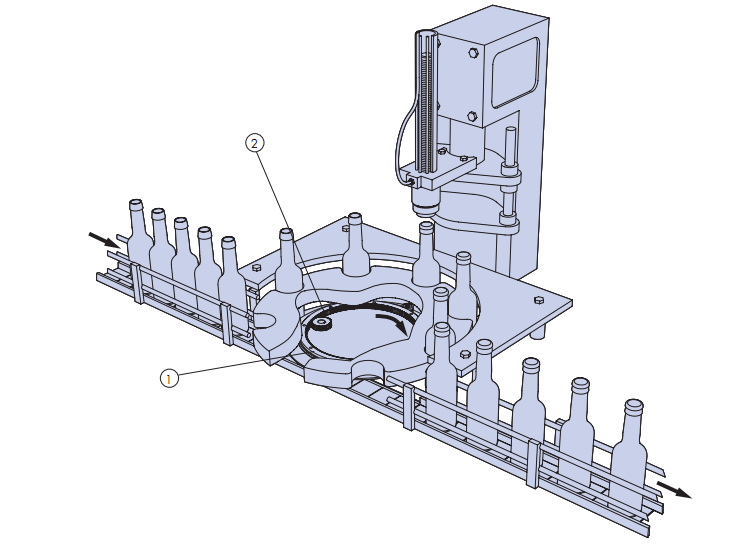

上海派然涛工业技术有限公司供应的HEPCO圆弧导轨,可做分度应用。下图是一个典型应用。标注1对应的是外V内齿圆弧导轨,V型滚轮固定,圆弧导轨转动;圆弧导轨的转动,是通过小齿轮驱动内齿圈来实现的。在圆弧导轨上安装了一个圆盘,在圆盘的外沿加工出弧形槽,通过弧形槽实现对玻璃瓶的夹持。圆弧导轨转动,瓶子到位之后,实行压瓶盖的动作。标注2对应的是圆弧导轨的内齿圈,这种圆弧导轨是不带内V的,所以齿面可以比较宽,这样的话,就可以实现比较大的齿轮驱动力;这保证了在这种高速应用中,具有足够的驱动力和长的使用寿命。

这种设计,可以广泛应用于对现有流水线的自动化改造中,你可以选在流水线的合适节点,加入这套机构,实现自动化。
